太阳能电池板与蓄电池配置计算公式

发布日期:2018-08-22 作者:admin 点击:

蓄电池于太阳能电池板的重要性

  蓄电池(也俗称电瓶)是太阳能供电系统的重要器件,它的主要功能,是把太阳能电池板发的电能即时储存在电瓶内,以供用电设备使用,蓄电池具有储存电能和稳定电压的作用。

  蓄电池的主要技术参数是电压和容量。电压是指蓄电池的额定电压即正常工作电压,一般有3V、6V、12V、24V、36V等。容量是指蓄电池储存电量的能力,一般常见的有4AH、6AH、12AH、20AH、40AH、60AH、120AH等。如以40AH电瓶为例,表示以4A电流给蓄电池充电时,10小时可以充满;若以1A电流充电,则需要40小时才能充满。反之放电时也是如此。一般情况下,蓄电池的充放电时间,按10小时充放电率为宜。

  用太阳能电池给蓄电池充电时,太阳能电池的电压要超过蓄电池的工作电压20%-30%,才能保证给蓄电池正常充电。如给6V蓄电池充电需要用8-9V太阳能电池,给12V蓄电池充电需要用15-18V太阳能电池。

  至于用太阳能电池板给蓄电池充电时,如何匹配为好,主要是看你的实际需要。

  太阳能电池板与蓄电池配置计算公式

  太阳能发电板不用蓄电池能用吗?

  太阳能发电板不用蓄电池不能正常向用电设备供电。

  原因有:

  1、太阳能发电板只是将光能转变成电能的装置,而无法储存电能。

  2、太阳能发电板在光线强的时候,能产生较高的电动势;光线弱的时候只能产生较低的电动势。即输出的电压很不稳定,无法正常为用电设备供电。

  因此,太阳能发电系统必须由太阳能发电板、电压转换模块和蓄电池共同组成。

  其中电压转换模块是将太阳能发电板产生的不稳定电压,转变成适宜为蓄电池充电的电压,向蓄电池充电。

  用电设备则是从蓄电池取得相对稳定的供电电压。

  太阳能电池板与蓄电池配置计算公式

  太阳能电池板和蓄电池怎么连接

  太阳能电池和蓄电池连接的时候, 最好要用一个光伏充电控制器,这个可以控制太阳能电池的输出电压, 可以保护电池不被过充, 同时, 也晚上太阳能电池不发电时, 防止蓄电池的电倒流。

  连接方式如下:

  太阳能电池----光伏控制器---蓄电池---直流负载。

  在太阳能给蓄电池充电的同时,蓄电池向外供电完全可行,在这样的情况下,负载使用的电力会优先直接使用太阳能电池的电, 剩余的充到电池里;相反,若此太阳能电池的电量不够,会同时从蓄电池内取电。

  太阳能电池板与蓄电池配置计算公式

  太阳能电池板与蓄电池配置计算公式

  一:首先计算出电流:

  如:12V蓄电池系统; 30W的灯2只,共60瓦。 电流 = 60W÷12V= 5 A

  二:计算出蓄电池容量需求:

  如:路灯每夜照明时间9.5小时,实际满负载照明为 7小时(h); 例一:1 路 LED 灯

  (如晚上7:30开启100%功率,夜11:00降至50%功率,凌晨4:00后再100%功率,凌晨5:00关闭)

  例二:2 路非LED灯 (低压钠灯、无极灯、节能灯、等)

  (如晚上7:30两路开启,夜11:00关闭1路,凌晨4:00开启2路,凌晨5:00关闭)

  需要满足连续阴雨天5天的照明需求。(5天另加阴雨天前一夜的照明,计6天) 蓄电池 = 5A &TImes; 7h &TImes;( 5+1)天= 5A &TImes; 42h =210 AH

  另外为了防止蓄电池过充和过放,蓄电池一般充电到90%左右;放电余留5%-20%左右。

  所以210AH也只是应用中真正标准的70%-85%左右。另外还要根据负载的不同,测出实际的损耗,

  实际的工作电流受恒流源、镇流器、线损等影响,可能会在5A的基础上增加15%-25%左右。

  三:计算出电池板的需求峰值(WP): 路灯每夜累计照明时间需要为 7小时(h);

  ★:电池板平均每天接受有效光照时间为4.5小时(h); 最少放宽对电池板需求20%的预留额。

  WP÷17.4V =(5A &TImes; 7h × 120%)÷ 4.5h WP÷17.4V =9.33 WP=162(W)

  ★ :4.5h每天光照时间为长江中下游附近地区日照系数。

  另外在太阳能路灯组件中,线损、控制器的损耗、及镇流器或恒流源的功耗各有不同,实际应用中可能在15%-25%左右。所以162W也只是理论值,根据实际情况需要有所增加。

  太阳能电池板与蓄电池配置计算公式

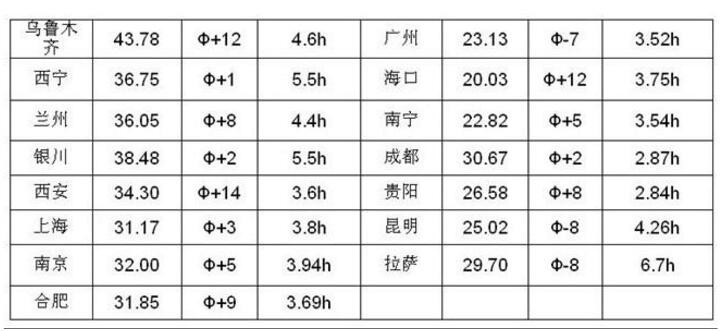

  全国主要城市年平均日照时间及最佳安装倾角

  太阳能电池板与蓄电池配置计算公式
